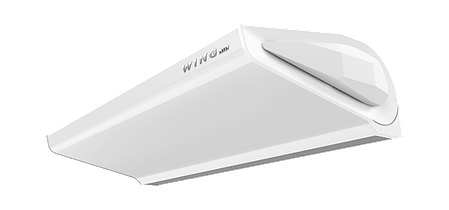

WING W200 EC: Воздушная завеса с водяным нагревом

Описание
Характеристики
Спецификации
Информация для заказа
Воздушная завеса WING с водяным нагревом, предназначена для создание невидимого воздушного барьера, разделяющего зоны помещений с разной температурой и отделяющего помещение от наружного воздуха. Завесы с водяным теплообменником работают с минимальным энергопотреблением, эффективно экономят затраты на обогрев или охлаждение помещений.

Двигатель EC:

  • Электронно-коммутируемый, без коллекторный двигатель постоянного тока
  • Управляемый сигналом ПОСТОЯННОГО тока 0-10В или через цифровой протокол MODBUS RTU (BMS)
  • Номинальное напряжение питания 230V/50Hz
  • Степень защиты IP44, класс изоляции F



Оптимальный подбор параметров работы устройства при минимальном потреблении электроэнергии!

Преимущества и особенности завес WING с двигателем EC:

  • Высокий КПД в полном диапазоне регулирования
  • Низкие эксплуатационные расходы
  • Малошумная работа даже при значительных скоростях вращения
  • Увеличенный срок службы
  • Двигатель требует только подвода сигнала 0-10В ПОСТОЯННОГО тока, для управления скоростью (мощностью) вентилятора (более низкая стоимость проводки при уменьшении сечения кабеля)
  • Низкое потребление электроэнергии (по сравнению с традиционными двигателями ПЕРЕМЕННОГО тока, АС).






WING WHITE (RAL 9016)





WING DARK (RAL 7016)








Завесы Wing II с двигателем EC
Модель W100 EC W150 EC W200 EC
Источник тепла   Вода   Вода   Вода
Макс. ширина двери (1 завеса) 1 м 1,5 м 2 м
Макс. высота двери (длина вертикальной струи) 3,7 м 3,7 м 3,7 м
Макс. расход воздуха 1850 м3/ч 3100 м3/ч 4400 м3/ч
Диапазон тепловой мощности 4-17 кВт 10-32 кВт 17-47 кВт
Макс. температура теплоносителя 95°C 95°C 95°C
Максимальное рабочее давление 1,6 МПа 1,6 МПа 1,6 МПа
Объем воды 1,6 дм3 2,6 дм3 3,6 дм3
Число рядов теплообменника 2 2 2
Напряжение питания ~230 В / Фаза 1 / 50 Гц ~230 В / Фаза 1 / 50 Гц ~230 В / Фаза 1 / 50 Гц
Мощность двигателя (двигатель переменного тока) 0,18 кВт 0,22 кВт 0,32 кВт
Номинальный ток (двигатель переменного тока) 1,3 А 1,8 А 2,4 А
Мощность двигателя (двигатель постоянного тока) 0,15 кВт 0,18 кВт 0,26 кВт
Номинальный ток (двигатель постоянного тока) 1,1 А 1,3 A 1,9 A
Масса (без воды) AC/EC 20,8 / 18,2 кг 27,8 / 24,5 кг 34,6 / 30,4 кг
Класс защиты двигателя IP IP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).




Отличительные особенности завес WING:



Оригинальная заборная решетка и эффективный вентилятор обеспечивают самый низкий уровень шума среди аналогичных моделей. Мощный двухрядный теплообменник предназначен для работы с низкотемпературным теплоносителем. Максимальными параметрами теплоносителя для теплообменника являются: 95°С, 1.6 МПа. Водяной теплообменник состоит из медных труб и алюминиевых ламелей. Присоединительные коллекторы (наружной резьбой 3/4") находятся в верхней части корпуса. Особенности гидравлического подключения позволяют установить завесу непосредственно на стену настолько близко к дверному проему, насколько это необходимо.



САМАЯ ТИХАЯ
ЗАВЕСА НА РЫНКЕ
КАЧЕСТВО И
БЕЗОПАСНОСТЬ
ГАРАНТИЯ
LIFETIME+



Высокоэффективный теплообменник

Высокая тепловая мощность завесы, достигается благодаря большой площади теплообменника. Увеличенная площадь воздухозаборной решетки и распределение нагревательной мощности, позволяет создать равномерный поток воздуха с низким уровнем шума, тем самым повышая КПД, используя в полной мере мощность теплообменника. Электронное регулирование мощности двигателя и расхода воздуха позволяет легко настроить завесу под индивидуальные параметры дверного проема и акустические требования объекта. Корпус завесы Wing состоит и оцинкованного металла и покрыт порошковой краской, данное решение обеспечивает многолетнюю защиту корпуса от коррозии и неизменную эстетичность. Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря малой высоте корпуса и расположению решетки забора воздуха под наклоном, завеса может быть установлена в очень ограниченном пространстве над дверью, без ущерба для производительности.





Тишина и мощность
  • Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.
  • Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
  • Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.
  • Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.







Сочетание функциональности и стиля.



Экономия электроэнергия:
Современная конструкция двигателя и вентилятора обеспечивают экономию электроэнергии до 40% по сравнению с традиционными техническими решениями

Простая очистка оборудования:
Благодаря оптимизации воздухозаборной части завесы ее  очистка   удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение  чистоты внутренних элементов.

КОРПУС ИЗ СТАЛИ ВЫСОКОТЕМПЕРАТУРНЫМ ГАЛЬВАНИЧЕСКИМ ПОКРЫТИЕМ
Двойная защита ( слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии
и неизменную эстетичность.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Высокая тепловая мощность достигнута благодаря использованию нагревателя
с большой площадью теплообмена,
через который равномерно проходит воздушный поток.





Монтаж:

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.







  • Максимальная высота монтажа 4 м*.
  • Минимальное расстояние монтажа воздушной завесы от потолка - 30 см.

Монтаж завес возможно осуществить как с помощью специального комплекта кронштейнов на стену, так и на монтажные шпильки к потолку.



Пример монтажа:

Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря конструкции, небольшой высоте корпуса, а также возможности забора воздуха под наклоном, завесы можно устанавливать в ограниченном пространстве над дверными проемами, и такой способ не повлияет на эффективность.





Горизонтальный монтаж:





Вертикальный монтаж:

Для вертикального монтажа используйте  болты M8x70. В зависимости от типоразмера завесы
используем комплект монтажных креплений, 2 шт. для Wing 100 или 3 шт. для Wing 150 и 200. Кронштейны необходимо прикрутить болтами, используя плоские шайбы и резьбовые втулки на верхней части корпуса завесы. Следует соблюдать минимальное расстояние  - 10 см от уровня пола для обеспечения доступа к сливной пробке теплообменника, а также доступу к клеммной колодке.





Подробные характеристики:
параметры
WING W150
Tz/Tp [°C] 90/70 80/60 70/50 60/40
Tp1 [°C] 5 10 15 20 5 10 15 20 5 10 15 20 5 10 15 20
  III/1850[m³/h]/59dB(A)*
Pg [кВт] 31,7 29,3 26,9 24,5 26,9 24,5 22,1 19,8 22 19,6 17,3 14,9 17 14,5 12,1 9,5
Tp2 [°C] 33,9 37,2 40,4 43,6 29,5 32,7 35,9 39 25,1 28,2 31,3 34,3 20,5 23,5 26,4 29,1
Qw [m³/h] 1,4
Основные
ПроизводительVTS
Страна производительПольша
Вес30.4 кг
Гарантийный срок36 мес
Максимальная мощность47 кВт
Максимальная рекомендуемая высота установки тепловой завесы3700 мм
Напряжение питания220 В
Расход воздуха4400 куб. м/час
Скорость потока на выходе11 м/сек
Способ управления тепловой завесойВыносной пульт
Тип тепловой завесы по способу монтажаГоризонтальный
Тип тепловой завесы по способу нагрева воздухаВодяной
Уровень шума52 дБ
Частота тока50 Гц
Габаритные размеры
Высота210 мм
Длина2098 мм
Ширина465 мм
