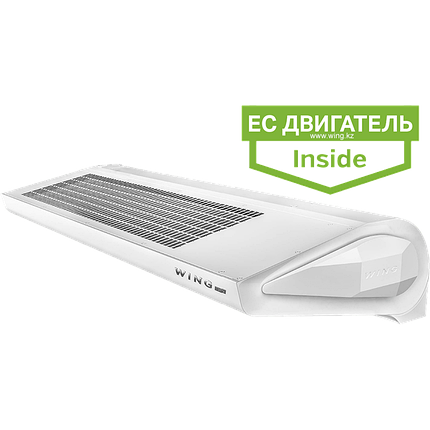

WING W150 EC: Воздушная завеса с водяным нагревом, фото 2
WING W150 EC: Воздушная завеса с водяным нагревом, фото 3
WING W150 EC: Воздушная завеса с водяным нагревом, фото 2
WING W150 EC: Воздушная завеса с водяным нагревом, фото 2
WING W150 EC: Воздушная завеса с водяным нагревом, фото 3

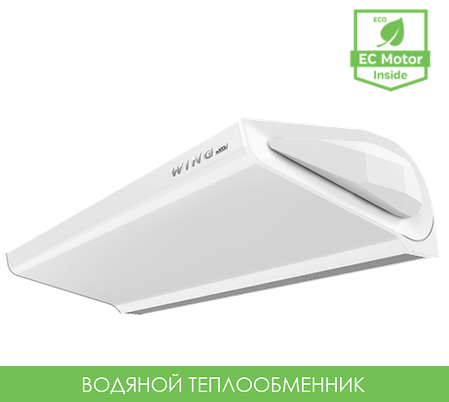

WING W150 EC: Воздушная завеса с водяным нагревом

У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
Описание
Характеристики
Спецификации
Информация для заказа
Воздушная завеса WING с водяным нагревом, предназначена для создание невидимого воздушного барьера, разделяющего зоны помещений с разной температурой и отделяющего помещение от наружного воздуха. Завесы с водяным теплообменником работают с минимальным энергопотреблением, эффективно экономят затраты на обогрев или охлаждение помещений.











Завесы Wing II с двигателем AC
Модель W100 AC W150 AC W200 AC
Источник тепла   Вода   Вода   Вода
Макс. ширина двери (1 завеса) 1 м 1,5 м 2 м
Макс. высота двери (длина вертикальной струи) 3,7 м 3,7 м 3,7 м
Макс. расход воздуха 1850 м3/ч 3100 м3/ч 4400 м3/ч
Диапазон тепловой мощности 4-17 кВт 10-32 кВт 17-47 кВт
Макс. температура теплоносителя 95°C 95°C 95°C
Максимальное рабочее давление 1,6 МПа 1,6 МПа 1,6 МПа
Объем воды 1,6 дм3 2,6 дм3 3,6 дм3
Число рядов теплообменника 2 2 2
Напряжение питания ~230 В / Фаза 1 / 50 Гц ~230 В / Фаза 1 / 50 Гц ~230 В / Фаза 1 / 50 Гц
Мощность двигателя (двигатель переменного тока) 0,18 кВт 0,22 кВт 0,32 кВт
Номинальный ток (двигатель переменного тока) 1,3 А 1,8 А 2,4 А
Мощность двигателя (двигатель постоянного тока) 0,15 кВт 0,18 кВт 0,26 кВт
Номинальный ток (двигатель постоянного тока) 1,1 А 1,3 A 1,9 A
Масса (без воды) AC/EC 20,8 / 18,2 кг 27,8 / 24,5 кг 34,6 / 30,4 кг
Класс защиты двигателя IP IP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).




Отличительные особенности завес WING:



Оригинальная заборная решетка и эффективный вентилятор обеспечивают самый низкий уровень шума среди аналогичных моделей. Мощный двухрядный теплообменник предназначен для работы с низкотемпературным теплоносителем. Максимальными параметрами теплоносителя для теплообменника являются: 95°С, 1.6 МПа. Водяной теплообменник состоит из медных труб и алюминиевых ламелей. Присоединительные коллекторы (наружной резьбой 3/4") находятся в верхней части корпуса. Особенности гидравлического подключения позволяют установить завесу непосредственно на стену настолько близко к дверному проему, насколько это необходимо.



САМАЯ ТИХАЯ
ЗАВЕСА НА РЫНКЕ
КАЧЕСТВО И
БЕЗОПАСНОСТЬ
ГАРАНТИЯ
LIFETIME+



Высокоэффективный теплообменник

Высокая тепловая мощность завесы, достигается благодаря большой площади теплообменника. Увеличенная площадь воздухозаборной решетки и распределение нагревательной мощности, позволяет создать равномерный поток воздуха с низким уровнем шума, тем самым повышая КПД, используя в полной мере мощность теплообменника. Электронное регулирование мощности двигателя и расхода воздуха позволяет легко настроить завесу под индивидуальные параметры дверного проема и акустические требования объекта. Корпус завесы Wing состоит и оцинкованного металла и покрыт порошковой краской, данное решение обеспечивает многолетнюю защиту корпуса от коррозии и неизменную эстетичность. Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря малой высоте корпуса и расположению решетки забора воздуха под наклоном, завеса может быть установлена в очень ограниченном пространстве над дверью, без ущерба для производительности.





Тишина и мощность
  • Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.
  • Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
  • Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.
  • Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.







Сочетание функциональности и стиля.



Экономия электроэнергия:
Современная конструкция двигателя и вентилятора обеспечивают экономию электроэнергии до 40% по сравнению с традиционными техническими решениями

Простая очистка оборудования:
Благодаря оптимизации воздухозаборной части завесы ее  очистка   удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение  чистоты внутренних элементов.

КОРПУС ИЗ СТАЛИ ВЫСОКОТЕМПЕРАТУРНЫМ ГАЛЬВАНИЧЕСКИМ ПОКРЫТИЕМ
Двойная защита ( слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии
и неизменную эстетичность.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Высокая тепловая мощность достигнута благодаря использованию нагревателя
с большой площадью теплообмена,
через который равномерно проходит воздушный поток.





Монтаж:

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.







  • Максимальная высота монтажа 4 м*.
  • Минимальное расстояние монтажа воздушной завесы от потолка - 30 см.

Монтаж завес возможно осуществить как с помощью специального комплекта кронштейнов на стену, так и на монтажные шпильки к потолку.



Пример монтажа:

Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря конструкции, небольшой высоте корпуса, а также возможности забора воздуха под наклоном, завесы можно устанавливать в ограниченном пространстве над дверными проемами, и такой способ не повлияет на эффективность.





Горизонтальный монтаж:





Вертикальный монтаж:

Для вертикального монтажа используйте  болты M8x70. В зависимости от типоразмера завесы
используем комплект монтажных креплений, 2 шт. для Wing 100 или 3 шт. для Wing 150 и 200. Кронштейны необходимо прикрутить болтами, используя плоские шайбы и резьбовые втулки на верхней части корпуса завесы. Следует соблюдать минимальное расстояние  - 10 см от уровня пола для обеспечения доступа к сливной пробке теплообменника, а также доступу к клеммной колодке.





Подробные характеристики:
параметры
WING W150
Tz/Tp [°C] 90/70 80/60 70/50 60/40
Tp1 [°C] 5 10 15 20 5 10 15 20 5 10 15 20 5 10 15 20
  III/1850[m³/h]/59dB(A)*
Pg [кВт] 31,7 29,3 26,9 24,5 26,9 24,5 22,1 19,8 22 19,6 17,3 14,9 17 14,5 12,1 9,5
Tp2 [°C] 33,9 37,2 40,4 43,6 29,5 32,7 35,9 39 25,1 28,2 31,3 34,3 20,5 23,5 26,4 29,1
Qw [m³/h] 1,4 1,3 1,2 1,1 1,2 1,1 1 0,9 1 0,9 0,8 0,7 0,7 0,6 0,5 0,4
Δp [kPa] 2,1 1,8 1,6 1,3 1,6 1,4 1,2 0,9 1,2 1 0,8 0,6 0,8 0,6 0,4 0,3
  II/1350[m³/h]/48dB(A)*
Pg [кВт] 26,5 24,5 22,5 20,5 22,5 20,5 18,5 16,6 18,5 16,5 14,4 12,4 14,2 12,1 10 7,7
Tp2 [°C] 36,9 40 43 46 32,1 35,1 38,1 41 27,2 30,1 33 35,7 22,1 24,8 27,5





  Аксессуары и автоматика:
Настенный пульт
Wing AC 1-4-0101-0438
Комплект гибких
шлангов 1-2-2702-0076
Клапан с приводом
1-2-1204-2019
Адаптер дверного
датчика 1 1-4-0101-0578
Hабор креплений
 1-4-2801-03183





  Видео:



Основные
Производитель  VTS
Страна производительПольша
Гарантийный срок  36 мес
Вес27 кг
Напряжение питания220 В
Частота тока  50 Гц
Уровень шума  46 дБ
Расход воздуха  3100 куб. м/час
Тип тепловой завесы по способу монтажаГоризонтальный
Тип тепловой завесы по способу нагрева воздухаВодяной
Максимальная мощность32 кВт
Скорость потока на выходе11 м/сек
Способ управления тепловой завесойВыносной пульт
Максимальная рекомендуемая высота установки тепловой завесы3700 мм
Габаритные размеры
Ширина465 мм
Высота210 мм
Длина1582 мм
