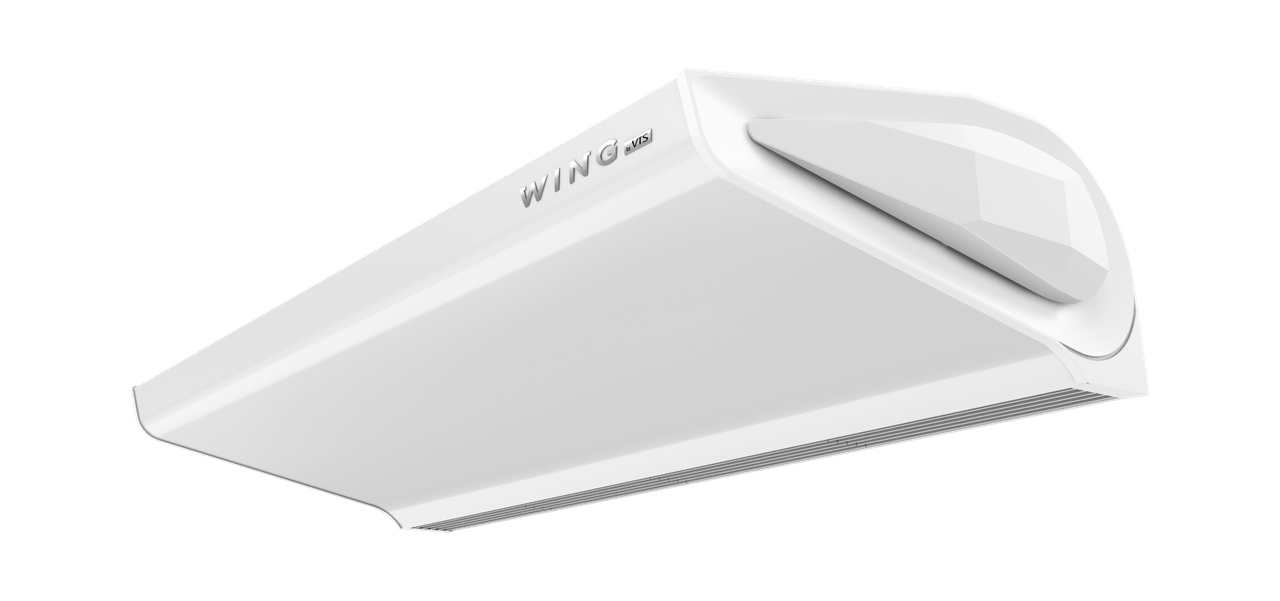

WING W150 AC: Воздушная завеса с водяным нагревом

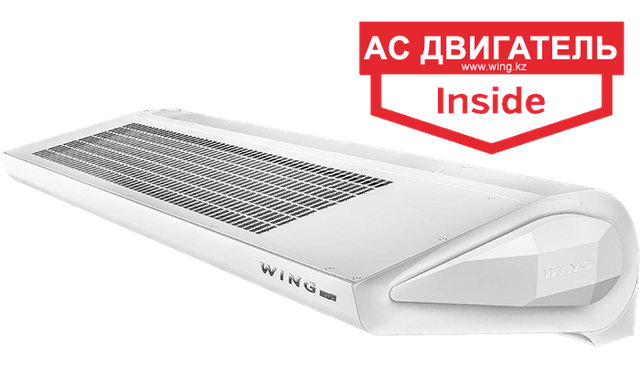

Завесы Wing II с двигателем AC
Модель	W100 AC	W150 AC	W200 AC
Источник тепла	Вода	Вода	Вода
Макс. ширина двери (1 завеса)	1 м	1,5 м	2 м
Макс. высота двери (длина вертикальной струи)	3,7 м	3,7 м	3,7 м
Макс. расход воздуха	1850 м3/ч	3100 м3/ч	4400 м3/ч
Диапазон тепловой мощности	4-17 кВт	10-32 кВт	17-47 кВт
Макс. температура теплоносителя	95°C	95°C	95°C
Максимальное рабочее давление	1,6 МПа	1,6 МПа	1,6 МПа
Объем воды	1,6 дм3	2,6 дм3	3,6 дм3
Число рядов теплообменника	2	2	2
Напряжение питания	~230 В / Фаза 1 / 50 Гц	~230 В / Фаза 1 / 50 Гц	~230 В / Фаза 1 / 50 Гц
Мощность двигателя (двигатель переменного тока)	0,18 кВт	0,22 кВт	0,32 кВт
Номинальный ток (двигатель переменного тока)	1,3 А	1,8 А	2,4 А
Мощность двигателя (двигатель постоянного тока)	0,15 кВт	0,18 кВт	0,26 кВт
Номинальный ток (двигатель постоянного тока)	1,1 А	1,3 A	1,9 A
Масса (без воды) AC/EC	20,8 / 18,2 кг	27,8 / 24,5 кг	34,6 / 30,4 кг
Класс защиты двигателя IP	IP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).

Оригинальная заборная решетка и эффективный вентилятор обеспечивают самый низкий уровень шума среди аналогичных моделей. Мощный двухрядный теплообменник предназначен для работы с низкотемпературным теплоносителем. Максимальными параметрами теплоносителя для теплообменника являются: 95°С, 1.6 МПа. Водяной теплообменник состоит из медных труб и алюминиевых ламелей. Присоединительные коллекторы (наружной резьбой 3/4") находятся в верхней части корпуса. Особенности гидравлического подключения позволяют установить завесу непосредственно на стену настолько близко к дверному проему, насколько это необходимо.

САМАЯ ТИХАЯ ЗАВЕСА НА РЫНКЕ	КАЧЕСТВО И БЕЗОПАСНОСТЬ	ГАРАНТИЯ LIFETIME+

Высокая тепловая мощность завесы, достигается благодаря большой площади теплообменника. Увеличенная площадь воздухозаборной решетки и распределение нагревательной мощности, позволяет создать равномерный поток воздуха с низким уровнем шума, тем самым повышая КПД, используя в полной мере мощность теплообменника. Электронное регулирование мощности двигателя и расхода воздуха позволяет легко настроить завесу под индивидуальные параметры дверного проема и акустические требования объекта. Корпус завесы Wing состоит и оцинкованного металла и покрыт порошковой краской, данное решение обеспечивает многолетнюю защиту корпуса от коррозии и неизменную эстетичность. Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря малой высоте корпуса и расположению решетки забора воздуха под наклоном, завеса может быть установлена в очень ограниченном пространстве над дверью, без ущерба для производительности.

• Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.
• Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
• Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.
• Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.

Экономия электроэнергия: Современная конструкция двигателя и вентилятора обеспечивают экономию электроэнергии до 40% по сравнению с традиционными техническими решениями Простая очистка оборудования: Благодаря оптимизации воздухозаборной части завесы ее  очистка   удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение  чистоты внутренних элементов. КОРПУС ИЗ СТАЛИ ВЫСОКОТЕМПЕРАТУРНЫМ ГАЛЬВАНИЧЕСКИМ ПОКРЫТИЕМ Двойная защита ( слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии и неизменную эстетичность. ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ Высокая тепловая мощность достигнута благодаря использованию нагревателя с большой площадью теплообмена, через который равномерно проходит воздушный поток.

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

• Максимальная высота монтажа 4 м*.
• Минимальное расстояние монтажа воздушной завесы от потолка - 30 см.

Монтаж завес возможно осуществить как с помощью специального комплекта кронштейнов на стену, так и на монтажные шпильки к потолку.

Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря конструкции, небольшой высоте корпуса, а также возможности забора воздуха под наклоном, завесы можно устанавливать в ограниченном пространстве над дверными проемами, и такой способ не повлияет на эффективность.

Горизонтальный монтаж:

Вертикальный монтаж:

Для вертикального монтажа используйте  болты M8x70. В зависимости от типоразмера завесы
используем комплект монтажных креплений, 2 шт. для Wing 100 или 3 шт. для Wing 150 и 200. Кронштейны необходимо прикрутить болтами, используя плоские шайбы и резьбовые втулки на верхней части корпуса завесы. Следует соблюдать минимальное расстояние  - 10 см от уровня пола для обеспечения доступа к сливной пробке теплообменника, а также доступу к клеммной колодке.

Настенный пульт Wing AC 1-4-0101-0438	Комплект гибких шлангов 1-2-2702-0076	Клапан с приводом 1-2-1204-2019	Адаптер дверного датчика 1 1-4-0101-0578	Hабор креплений  1-4-2801-03183
