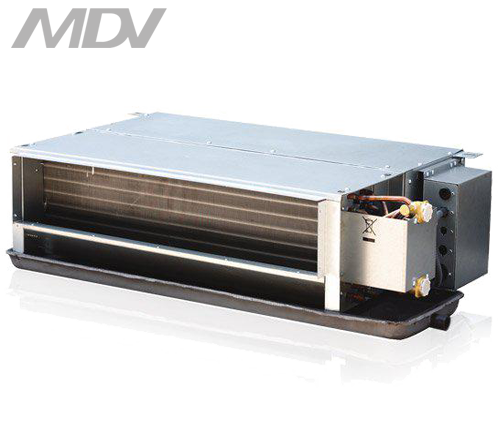

Канальные 4х трубные фанкойлы MDV: MDKT3-1000FG30 (7.8-10,8 кВт / 30Pa), фото 1
Канальные 4х трубные фанкойлы MDV: MDKT3-1000FG30 (7.8-10,8 кВт / 30Pa), фото 3
Канальные 4х трубные фанкойлы MDV: MDKT3-1000FG30 (7.8-10,8 кВт / 30Pa), фото 4

Канальные 4х трубные фанкойлы MDV: MDKT3-1000FG30 (7.8-10,8 кВт / 30Pa)

Описание
Характеристики
Спецификации
Информация для заказа

Четырёх трубные канальные фанкойлы MDV c двухрядным теплообменником, разработаны в соответствии с европейскими нормами, и отвечают самым жестким требованиям стандартов качества. Производятся из компонентов, прошедших многоступенчатый контроль качества, Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности сертификата  Eurovent.

Сертификат Eurovent удостоверяет заказчика в том, что фанкойлы MDV прошли полную и независимую проверку, в результате которой было установлено, что технические и технологические характеристики фанкойлов, полностью соответствуют европейским и международным стандартам.

В фанкойлах MDV cокращены потери давления в теплообменниках. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором.



Описание:

Конструкция и принцип работы фанкойла очень просты, фанкойл и состоит из двух основных частей: теплообменника (радиатора) и вентилятора. Внутри теплообменника прогоняется холодная (или горячая) вода (или другая техническая жидкость), поступающая от холодильной машины, или от теплового узла, а вентилятор прогоняет воздух через теплообменник, таким образом, воздух нагревается либо охлаждается в зависимости от режима работы. Сам по себе фанкойл не может выполнять функцию охлаждения либо нагрева воздуха, а является так называемым "доводчиком". Для охлаждения помещений, различного назначения, необходима "холодильная машина" (чаще всего под холодильной машиной подразумевают, Чиллер), чиллер охлаждает воду (или другу жидкость, например: этиленгликоль). При такой схеме, Чиллер охлаждает жидкость, насос прогоняет ее по трубам до фанкойлов, охлажденная жидкость поступает в теплообменник фанкойла, и воздух, проходящий сквозь него — охлаждается! Таким образом и работает система кондиционирования чиллер/фанкойл. Основное отличие четырех трубных фанкойлов от двухтрубных заключается в наличии дополнительных рядов теплообменика. Это позволяет одновременно подключать фанкойл к источникам охлажденной и горячей воды (чиллеру, системе отопления). Это позволяет использовать фанкойлы как основные источники тепла вместо системы отопления с радиаторами.

Три варианта с различным внешним статическим давлением, 12, 30 и 50 Па. Полный модельный ряд от 2,0 кВт до 12,3 кВт. Корпус выполнен из стали с гальваническим покрытием, хорошо противостоящим коррозии. Снабжены фланцами для подключения пленумов или воздуховодов. Увеличенный шаг оребрения – 2,2 мм.

В комплекте - дренажный поддон, разработанный с учетом подключения 3-х ходового клапана к фанкойлу. Также в комплекте присутствует воздушный фильтр класса G2, фильтр для чистки может выниматься вверх, вниз, вправо и влево. Новый симметричный дизайн, возможность простого поворота теплообменника по оси для смены стороны подключения. Возможность комплектации платой управления для целей диспетчеризации. Фанкойлы предназначены для скрытой горизонтальной установки за подвесным потолком или в эксплуатационном помещении.

Фанкойлы имеют бескорпусное исполнение. Агрегаты включают корпус из оцинкованой стали, высокоэффективный теплообменник воздухоохладителя, центробежный вентилятор, поддон для сбора конденсата, клеммную колодку для подключения термостата управления. Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности. Малые габаритные размеры фанкойлов обеспечивают возможность установки в условиях ограниченного пространства.

Сокращение потери давления в теплообменниках. Легкость в проведении монтажа и работ по техобслуживанию. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Массивный оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей запотевание и коррозию.

Фанкойлы MDV прошли испытания в национальном центре проверки качества систем центрального кондиционирования. Они рекомендованы к использованию Китайской Ассоциацией холодильной промышленности CRRA (China Refrigeration And Air-Conditioner Industry Association. Агрегат прошел испытания на производительность в соответствии со стандартами IEC 60335-2-40-2002 и EUROVENT6/C/002-2007.



Технические характеристики:

ПАРАМЕТРЫ MDKT3-200FG30 MDKT3-300FG30 MDKT3-400FG30 MDKT3-500FG30
Холодопроизводительность, кВт 2 2,7 3,6 4,3
Теплопроизводительность, кВт 3 4 5,2 5,7
Электропитание, (ВБ) V-Hz-ph 220-240-50-1 220-240-50-1 220-240-50-1 220-240-50-1
Расход воздуха (ВБ), м3/ч 340 510 680 850
Уровень шума (ВБ), ДБ(A) 31 32 33 34
Сопротивление, охл., kPa 7,6 14,4 8,2 9,5
Сопротивление, нагр., kPa 6,8 12,5 23,5 24
Расход воды, охл., м3/ч 0,344 0,464 0,619 0,74
Расход воды, нагр., м3/ч 0,258 0,344 0,447 0,49
Номинальное потребление, Вт 49 64 75 96
Статическое давление, Па 30 30 30 30
Размер ШхВхГ(ВБ), мм 741×241×522 841*241*522 941*241*522 941*241*522
Вес Нетто (ВБ), кг 15,1 17,5 20,7 20,7
Диаметр труб (входная, охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (выход.,охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вход., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вых., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Подключение дренажа (внеш. диаметр), мм 24 24 24 24



ПАРАМЕТРЫ MDKT3-600FG30 MDKT3-800FG30 MDKT3-1000FG30  MDKT3-1200FG30
Холодопроизводительность, кВт 5 6,8 7,8 10,2
Теплопроизводительность, кВт 7,2 9,6 10,8 13,5
Электропитание, (ВБ) V-Hz-ph 220-240-50-1 220-240-50-1 220-240-50-1 220-240-50-1
Расход воздуха (ВБ), м3/ч 1020 1360 1700 2040
Уровень шума (ВБ), ДБ(A) 35 36 37 38
Сопротивление, охл., kPa 17,2 18,8 30 40,3
Сопротивление, нагр., kPa 40,7 20,7 34,7 28,6
Расход воды, охл., м3/ч 0,86 1,17 1,342 1,754
Расход воды, нагр., м3/ч 0,619 0,826 0,929 1,161
Номинальное потребление, Вт 114 154 193 230
Статическое давление, Па 30 30 30 30
Размер ШхВхГ(ВБ), мм 1161*241*522 1461*241*522 1566*241*522 1856*241*522
Вес Нетто (ВБ), кг 23,5 32,4 34,9 40
Диаметр труб (входная, охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (выход.,охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вход., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вых., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Подключение дренажа (внеш. диаметр), мм 24 24 24 24
Основные
ПроизводительMDV
Страна производительКитай
Гарантийный срок12 мес
Напряжение питания220 В
Потребляемая мощность0.193 кВт
Расход воздуха1700 куб. м/час
Теплопроизводительность10.8 кВт
Тип фанкойлаКанальный
Тип фанкойла по количеству теплообменниковЧетырехтрубная система
Уровень шума37 дБ
Холодопроизводительность7.8 кВт
Частота тока50 Гц
Габаритные размеры
Высота241 мм
Длина1566 мм
Ширина522 мм
  • Цена: 237 884 ₸
