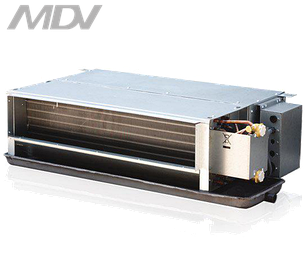

Канальные 4х трубные фанкойлы MDV: MDKT3-600FG30 (5.0-7.2 кВт / 30Pa)
Четырёх трубные канальные фанкойлы MDV c двухрядным теплообменником, разработаны в соответствии с европейскими нормами, и отвечают самым жестким требованиям стандартов качества. Производятся из компонентов, прошедших многоступенчатый контроль качества, Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности сертификата Eurovent.
Сертификат Eurovent удостоверяет заказчика в том, что фанкойлы MDV прошли полную и независимую проверку, в результате которой было установлено, что технические и технологические характеристики фанкойлов, полностью соответствуют европейским и международным стандартам.
В фанкойлах MDV cокращены потери давления в теплообменниках. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором.
Описание:
Конструкция и принцип работы фанкойла очень просты, фанкойл и состоит из двух основных частей: теплообменника (радиатора) и вентилятора. Внутри теплообменника прогоняется холодная (или горячая) вода (или другая техническая жидкость), поступающая от холодильной машины, или от теплового узла, а вентилятор прогоняет воздух через теплообменник, таким образом, воздух нагревается либо охлаждается в зависимости от режима работы. Сам по себе фанкойл не может выполнять функцию охлаждения либо нагрева воздуха, а является так называемым "доводчиком". Для охлаждения помещений, различного назначения, необходима "холодильная машина" (чаще всего под холодильной машиной подразумевают, Чиллер), чиллер охлаждает воду (или другу жидкость, например: этиленгликоль). При такой схеме, Чиллер охлаждает жидкость, насос прогоняет ее по трубам до фанкойлов, охлажденная жидкость поступает в теплообменник фанкойла, и воздух, проходящий сквозь него — охлаждается! Таким образом и работает система кондиционирования чиллер/фанкойл. Основное отличие четырех трубных фанкойлов от двухтрубных заключается в наличии дополнительных рядов теплообменика. Это позволяет одновременно подключать фанкойл к источникам охлажденной и горячей воды (чиллеру, системе отопления). Это позволяет использовать фанкойлы как основные источники тепла вместо системы отопления с радиаторами.
Функции:
Три варианта с различным внешним статическим давлением, 12, 30 и 50 Па. Полный модельный ряд от 2,0 кВт до 12,3 кВт. Корпус выполнен из стали с гальваническим покрытием, хорошо противостоящим коррозии. Снабжены фланцами для подключения пленумов или воздуховодов. Увеличенный шаг оребрения – 2,2 мм.
В комплекте - дренажный поддон, разработанный с учетом подключения 3-х ходового клапана к фанкойлу. Также в комплекте присутствует воздушный фильтр класса G2, фильтр для чистки может выниматься вверх, вниз, вправо и влево. Новый симметричный дизайн, возможность простого поворота теплообменника по оси для смены стороны подключения. Возможность комплектации платой управления для целей диспетчеризации. Фанкойлы предназначены для скрытой горизонтальной установки за подвесным потолком или в эксплуатационном помещении.
Фанкойлы имеют бескорпусное исполнение. Агрегаты включают корпус из оцинкованой стали, высокоэффективный теплообменник воздухоохладителя, центробежный вентилятор, поддон для сбора конденсата, клеммную колодку для подключения термостата управления. Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности. Малые габаритные размеры фанкойлов обеспечивают возможность установки в условиях ограниченного пространства.
Сокращение потери давления в теплообменниках. Легкость в проведении монтажа и работ по техобслуживанию. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Массивный оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей запотевание и коррозию.
Фанкойлы MDV прошли испытания в национальном центре проверки качества систем центрального кондиционирования. Они рекомендованы к использованию Китайской Ассоциацией холодильной промышленности CRRA (China Refrigeration And Air-Conditioner Industry Association. Агрегат прошел испытания на производительность в соответствии со стандартами IEC 60335-2-40-2002 и EUROVENT6/C/002-2007.
Технические характеристики:
ПАРАМЕТРЫ | MDKT3-200FG30 | MDKT3-300FG30 | MDKT3-400FG30 | MDKT3-500FG30 |
Холодопроизводительность, кВт | 2 | 2,7 | 3,6 | 4,3 |
Теплопроизводительность, кВт | 3 | 4 | 5,2 | 5,7 |
Электропитание, (ВБ) V-Hz-ph | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 |
Расход воздуха (ВБ), м3/ч | 340 | 510 | 680 | 850 |
Уровень шума (ВБ), ДБ(A) | 31 | 32 | 33 | 34 |
Сопротивление, охл., kPa | 7,6 | 14,4 | 8,2 | 9,5 |
Сопротивление, нагр., kPa | 6,8 | 12,5 | 23,5 | 24 |
Расход воды, охл., м3/ч | 0,344 | 0,464 | 0,619 | 0,74 |
Расход воды, нагр., м3/ч | 0,258 | 0,344 | 0,447 | 0,49 |
Номинальное потребление, Вт | 49 | 64 | 75 | 96 |
Статическое давление, Па | 30 | 30 | 30 | 30 |
Размер ШхВхГ(ВБ), мм | 741×241×522 | 841*241*522 | 941*241*522 | 941*241*522 |
Вес Нетто (ВБ), кг | 15,1 | 17,5 | 20,7 | 20,7 |
Диаметр труб (входная, охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (выход.,охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (вход., нагр.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (вых., нагр.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Подключение дренажа (внеш. диаметр), мм | 24 | 24 | 24 | 24 |
ПАРАМЕТРЫ | MDKT3-600FG30 | MDKT3-800FG30 | MDKT3-1000FG30 | MDKT3-1200FG30 |
Холодопроизводительность, кВт | 5 | 6,8 | 7,8 | 10,2 |
Теплопроизводительность, кВт | 7,2 | 9,6 | 10,8 | 13,5 |
Электропитание, (ВБ) V-Hz-ph | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 |
Расход воздуха (ВБ), м3/ч | 1020 | 1360 | 1700 | 2040 |
Уровень шума (ВБ), ДБ(A) | 35 | 36 | 37 | 38 |
Сопротивление, охл., kPa | 17,2 | 18,8 | 30 | 40,3 |
Сопротивление, нагр., kPa | 40,7 | 20,7 | 34,7 | 28,6 |
Расход воды, охл., м3/ч | 0,86 | 1,17 | 1,342 | 1,754 |
Расход воды, нагр., м3/ч | 0,619 | 0,826 | 0,929 | 1,161 |
Номинальное потребление, Вт | 114 | 154 | 193 | 230 |
Статическое давление, Па | 30 | 30 | 30 | 30 |
Размер ШхВхГ(ВБ), мм | 1161*241*522 | 1461*241*522 | 1566*241*522 | 1856*241*522 |
Вес Нетто (ВБ), кг | 23,5 | 32,4 | 34,9 | 40 |
Диаметр труб (входная, охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (выход.,охл.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (вход., нагр.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Диаметр труб (вых., нагр.), дюйм | 3/4" | 3/4" | 3/4" | 3/4" |
Подключение дренажа (внеш. диаметр), мм | 24 | 24 | 24 | 24 |
Основные | |
---|---|
Производитель | MDV |
Страна производитель | Китай |
Гарантийный срок | 12 мес |
Напряжение питания | 220 В |
Потребляемая мощность | 0.114 кВт |
Расход воздуха | 1020 куб. м/час |
Теплопроизводительность | 7.2 кВт |
Тип фанкойла | Канальный |
Тип фанкойла по количеству теплообменников | Четырехтрубная система |
Уровень шума | 35 дБ |
Холодопроизводительность | 5 кВт |
Частота тока | 50 Гц |
Габаритные размеры | |
Высота | 241 мм |
Длина | 1161 мм |
Ширина | 522 мм |
- Цена: 156 584 ₸
