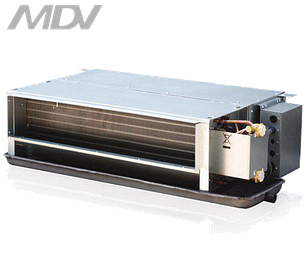

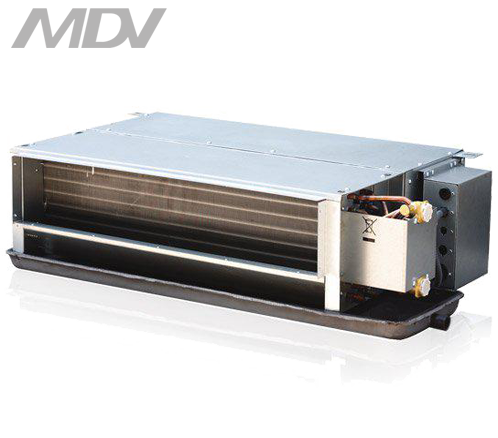

Канальные 4х трубные фанкойлы MDV: MDKT3-300FG50 (2,7-4,0 кВт / 50Pa), фото 1
Канальные 4х трубные фанкойлы MDV: MDKT3-300FG50 (2,7-4,0 кВт / 50Pa), фото 3
Канальные 4х трубные фанкойлы MDV: MDKT3-300FG50 (2,7-4,0 кВт / 50Pa), фото 4

Канальные 4х трубные фанкойлы MDV: MDKT3-300FG50 (2,7-4,0 кВт / 50Pa)

Описание
Характеристики
Спецификации
Информация для заказа

Четырёх трубные канальные фанкойлы MDV c двухрядным теплообменником, разработаны в соответствии с европейскими нормами, и отвечают самым жестким требованиям стандартов качества. Производятся из компонентов, прошедших многоступенчатый контроль качества, Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности сертификата  Eurovent.

Сертификат Eurovent удостоверяет заказчика в том, что фанкойлы MDV прошли полную и независимую проверку, в результате которой было установлено, что технические и технологические характеристики фанкойлов, полностью соответствуют европейским и международным стандартам.

В фанкойлах MDV cокращены потери давления в теплообменниках. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором.



Описание:

Конструкция и принцип работы фанкойла очень просты, фанкойл и состоит из двух основных частей: теплообменника (радиатора) и вентилятора. Внутри теплообменника прогоняется холодная (или горячая) вода (или другая техническая жидкость), поступающая от холодильной машины, или от теплового узла, а вентилятор прогоняет воздух через теплообменник, таким образом, воздух нагревается либо охлаждается в зависимости от режима работы. Сам по себе фанкойл не может выполнять функцию охлаждения либо нагрева воздуха, а является так называемым "доводчиком". Для охлаждения помещений, различного назначения, необходима "холодильная машина" (чаще всего под холодильной машиной подразумевают, Чиллер), чиллер охлаждает воду (или другу жидкость, например: этиленгликоль). При такой схеме, Чиллер охлаждает жидкость, насос прогоняет ее по трубам до фанкойлов, охлажденная жидкость поступает в теплообменник фанкойла, и воздух, проходящий сквозь него — охлаждается! Таким образом и работает система кондиционирования чиллер/фанкойл. Основное отличие четырех трубных фанкойлов от двухтрубных заключается в наличии дополнительных рядов теплообменика. Это позволяет одновременно подключать фанкойл к источникам охлажденной и горячей воды (чиллеру, системе отопления). Это позволяет использовать фанкойлы как основные источники тепла вместо системы отопления с радиаторами.

Три варианта с различным внешним статическим давлением, 12, 30 и 50 Па. Полный модельный ряд от 2,0 кВт до 12,3 кВт. Корпус выполнен из стали с гальваническим покрытием, хорошо противостоящим коррозии. Снабжены фланцами для подключения пленумов или воздуховодов. Увеличенный шаг оребрения – 2,2 мм.

В комплекте - дренажный поддон, разработанный с учетом подключения 3-х ходового клапана к фанкойлу. Также в комплекте присутствует воздушный фильтр класса G2, фильтр для чистки может выниматься вверх, вниз, вправо и влево. Новый симметричный дизайн, возможность простого поворота теплообменника по оси для смены стороны подключения. Возможность комплектации платой управления для целей диспетчеризации. Фанкойлы предназначены для скрытой горизонтальной установки за подвесным потолком или в эксплуатационном помещении.

Фанкойлы имеют бескорпусное исполнение. Агрегаты включают корпус из оцинкованой стали, высокоэффективный теплообменник воздухоохладителя, центробежный вентилятор, поддон для сбора конденсата, клеммную колодку для подключения термостата управления. Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности. Малые габаритные размеры фанкойлов обеспечивают возможность установки в условиях ограниченного пространства.

Сокращение потери давления в теплообменниках. Легкость в проведении монтажа и работ по техобслуживанию. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Массивный оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей запотевание и коррозию.

Фанкойлы MDV прошли испытания в национальном центре проверки качества систем центрального кондиционирования. Они рекомендованы к использованию Китайской Ассоциацией холодильной промышленности CRRA (China Refrigeration And Air-Conditioner Industry Association. Агрегат прошел испытания на производительность в соответствии со стандартами IEC 60335-2-40-2002 и EUROVENT6/C/002-2007.



Технические характеристики:

ПАРАМЕТРЫ MDKT3-200FG50 MDKT3-300FG50 MDKT3-400FG50 MDKT3-500FG50
Холодопроизводительность, кВт 2 2,7 3,6 4,3
Теплопроизводительность, кВт 3 4 5,2 5,7
Электропитание, (ВБ) V-Hz-ph 220-240-50-1 220-240-50-1 220-240-50-1 220-240-50-1
Расход воздуха (ВБ), м3/ч 340 510 680 850
Уровень шума (ВБ), ДБ(A) 31 32 33 34
Сопротивление, охл., kPa 7,6 14,4 8,2 9,5
Сопротивление, нагр., kPa 6,8 12,5 23,5 24
Расход воды, охл., м3/ч 0,344 0,464 0,619 0,74
Расход воды, нагр., м3/ч 0,258 0,344 0,447 0,49
Номинальное потребление, Вт 49 64 75 96
Статическое давление, Па 50 50 50 50
Размер ШхВхГ(ВБ), мм 741×241×522 841*241*522 941*241*522 941*241*522
Вес Нетто (ВБ), кг 15,1 17,5 20,7 20,7
Диаметр труб (входная, охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (выход.,охл.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вход., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вых., нагр.), дюйм 3/4" 3/4" 3/4" 3/4"
Подключение дренажа (внеш. диаметр), мм 24 24 24 24



ПАРАМЕТРЫ MDKT3-600FG50 MDKT3-800FG50 MDKT3-1000FG50  MDKT3-1200FG50  MDKT3-1400FG50
Холодопроизводительность, кВт 5 6,8 7,8 10,2 11.5
Теплопроизводительность, кВт 7,2 9,6 10,8 13,5 15.5
Электропитание, (ВБ) V-Hz-ph 220-240-50-1 220-240-50-1 220-240-50-1 220-240-50-1 220-240-50-1
Расход воздуха (ВБ), м3/ч 1020 1360 1700 2040 2380
Уровень шума (ВБ), ДБ(A) 35 36 37 38 41
Сопротивление, охл., kPa 17,2 18,8 30 40,3 51.9
Сопротивление, нагр., kPa 40,7 20,7 34,7 28,6 55.2
Расход воды, охл., м3/ч 0,86 1,17 1,342 1,754 1.978
Расход воды, нагр., м3/ч 0,619 0,826 0,929 1,161 1.333
Номинальное потребление, Вт 114 154 193 230 278
Статическое давление, Па 50 50 50 50 50
Размер ШхВхГ(ВБ), мм 1161*241*522 1461*241*522 1566*241*522 1856*241*522 2022*241*522
Вес Нетто (ВБ), кг 23,5 32,4 34,9 40 43.6
Диаметр труб (входная, охл.), дюйм 3/4" 3/4" 3/4" 3/4" 3/4"
Диаметр труб (выход.,охл.), дюйм 3/4" 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вход., нагр.), дюйм 3/4" 3/4" 3/4" 3/4" 3/4"
Диаметр труб (вых., нагр.), дюйм 3/4" 3/4" 3/4" 3/4" 3/4"
Подключение дренажа (внеш. диаметр), мм 24 24 24 24 24
Основные
ПроизводительMDV
Страна производительКитай
Гарантийный срок12 мес
Напряжение питания220 В
Потребляемая мощность0.64 кВт
Расход воздуха510 куб. м/час
Теплопроизводительность4 кВт
Тип фанкойлаКанальный
Тип фанкойла по количеству теплообменниковЧетырехтрубная система
Уровень шума32 дБ
Холодопроизводительность2.7 кВт
Частота тока50 Гц
Габаритные размеры
Высота241 мм
Длина841 мм
Ширина522 мм
  • Цена: 131 389 ₸
