Как выбрать тепловую завесу
Сегодня мы поговорим о выборе тепловой завесы, с тем чтобы она идеально подошла под ваше помещение, прослужила вам долго и принесла максимум пользы.
Тепловая завеса (также называемая воздушная завеса или воздушно-тепловая завеса) - это мощные тепловентиляторы с плоским, четко направленным потоком воздуха, устанавливаемые над дверными (оконными) проемами или сбоку от них. Тепловые завесы нужны для разделения зон с теплым и холодным воздухом при открытых проемах и используются для сохранения тепла и устранения сквозняков в помещениях или сбережения охлажденного воздуха в промышленных холодильниках. Завеса также служит отличной защитой от сквозняков, в холодное время года может дополнительно отапливать помещение, а в жаркое, работая в режиме вентиляции, удерживать прохладный воздух и оберегать его от попадания извне насекомых, пыли и выхлопных газов.
Для того чтобы правильно выбрать тепловую завесу, нужно, как минимум, знать, по каким параметрам они вообще отличаются друг от друга. А этих параметров, несмотря на простоту конструкции прибора, довольно много, и отличия по ним у этих устройств достаточно существенные.
Различия между тепловыми завесами
В первую очередь, как мы уже говорили, в завесах могут быть различные нагревательные элементы: электрические или водяные. Первые применяются повсеместно, вторые – преимущественно для промышленных нужд.
Кроме того, тепловые завесы отличаются по типу установки (вертикальный или горизонтальный), виду вентилятора (преимущественно диаметральные или радиальные) и по виду двигателя (внешне роторные или Q-моторы).
Пожалуй, самым важным параметром, на который следует обратить внимание при выборе тепловой завесы, является ее длина. Она обязательно должна быть больше ширины (или высоты, для вертикальных моделей) того проема, пространство которого вы собираетесь «оборонять». Если длина проема очень большая, устанавливаются несколько примыкающих друг к другу завес, но всё равно на стыках между ними могут возникать бреши, и качество такой защиты обычно несколько ниже, чем у одного длинного агрегата.
У бытовых моделей этот параметр находится в пределах от 0,6 до 2 м, у промышленных – до 8 м. Для стандартного дверного проема подойдут тепловые завесы с длиной от 0,8 до 1 м.
Кроме того, для хорошей защиты здания от неприятного воздуха улицы совершенно необходимо, чтобы эффективная длина струи превосходила высоту (ширину) обогреваемого проема. В некоторых случаях (на складах, к примеру), когда по бокам ворот устанавливаются две вертикальные тепловые завесы, бывает достаточно, чтобы эффективная длина выходящего из них воздушного потока была равна только половине ширины проема. Но здесь нужно учитывать, что при сильном ветре или низкой температуре воздуха длина струи для эффективной защиты должна быть гораздо выше, так что всегда берите с запасом.
О мощности тепловых завес обычно говорят, подразумевая мощность нагревательных элементов (так как в сравнении мощность вентилятора довольно мала). И как раз этот параметр для тепловых завес не является приоритетным: качество защиты в большей степени зависит от скорости и плотности воздуха, чем от его температуры.
Тем не менее большинство тепловых завес обладают достаточно высокой мощностью, для того чтобы их можно было использовать в качестве основного источника нагрева для помещения. В среднем при покупке исходите из того, что на 30 кубометров пространства требуется около 1 кВт мощности теплозавесы. Если же в вашем помещении присутствует другой, более экономичный источник нагрева, то можно смело выбирать завесы с самой маленькой мощностью. Даже 2-3 кВт для одного вентилятора хватит с лихвой.

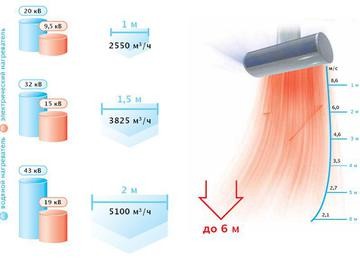

А вот на что стоит особенно обратить внимание, так это на расход воздуха («производительность по воздуху», «воздухообмен», «прокачку»), то есть на то, сколько воздуха прогоняется через устройство за единицу времени. От этого параметра напрямую зависит скорость создаваемого завесой воздушного потока, а значит, и длина струи, и оптимальная высота (ширина) установки завесы.
Для хорошей защиты обычного дверного проема, с высотой в 2 метра и шириной в 0,8 метра, достаточно расхода воздуха в 800-1200 кубических метров за час. В этом случае скорость воздуха на выходе устройства составит 7-9 м/с, а на уровне пола – 1,5-2 м/c. Чем больше длина тепловой завесы, тем, соответственно, выше должен быть ее воздухообмен: для полутораметровых завес – не менее 2000 кубических метров за час, для двухметровых – желательно не менее 3200.
Ставить завесы с невысоким воздухообменом крайне не рекомендуется: тогда снизу проема (или с дальней от завесы стороны, в случае вертикальной установки) будет проходить холодный уличный воздух и хорошей теплозащиты помещения у вас не получится. Потому при выборе между мощностью и производительностью выбирайте вторую.
Также завесы могут иметь различный тип управления. Устройства со встроенным блоком управления сейчас встречаются довольно редко – только у небольших вариантов для стандартных оконных или дверных проемов. Подавляющее большинство завес обладают выносным пультом: проводным или инфракрасным. С помощью переключателей на нем регулируется мощность нагревательных элементов – обычно от 25 до 100%, – а также скорость вращения вентилятора.
В дополнение к пульту управления иногда устанавливается термостат (см. на картинке), который отключает завесу при достижении определенной температуры внутри помещения. Кроме того, завесы, устанавливаемые в больших производственных помещениях (складах, ангарах), с целью экономии электроэнергии иногда оснащаются концевым выключателем. Он срабатывает тогда, когда проем (ворота, дверь) раскрывается, и включает завесу только на то время, пока проем открыт. Для бытовых завес концевые выключатели не подходят, потому что время разогрева ТЭНов и раскрутки вентиляторов в любом случае занимает 8-10 секунд.
Установленный срок службы у большинства завес – от 5 до 10 лет.
Температура воздуха на выходе из тепловых завес обычно на порядок ниже, чем температура на нагревательном элементе прибора. По этому параметру завесы значительно уступают тепловентиляторам или тепловым пушкам: воздух здесь не успевает сильно нагреваться из-за очень высокой скорости обдува. Разность температур на входе и выходе у устройств с мощностью в 10-15 кВт не превышает 20 °С. С другой стороны, это даже достоинство: заходя в вашу дверь с холодной улицы и попадая под теплую струю завесы, все получат только самые приятные, теплые ощущения, а не обожгут уши.
По цене тепловые завесы находятся в пределах от 20 тысяч тенге для бытовых моделей, до 2-2,5 миллионов тенгей для мощных промышленных агрегатов с большими расходами воздуха. В целом хорошие варианты можно найти и за 60 тысяч тенге.
Выбор тепловой завесы
Итак, обобщим полученные знания и дадим несколько новых советов.
1. По длине завеса обязательно должна быть как минимум с ваш проем, а лучше – на 5-10 сантиметров длиннее. Причем это касается не самого прибора, а его сопла (то есть непосредственно того места, откуда выдувается воздух). У некоторых водяных завес сопло значительно короче общей длины устройства.
2. Другой главный параметр, на который стоит ориентироваться при выборе завесы, – это ее производительность по воздуху. У российских моделей соотношение расхода воздуха к высоте установки завесы гораздо ниже, чем у европейских. Зато Российские варианты легко выигрывают по цене.
3. Устанавливайте завесу как можно ближе к проему: так вы обеспечите защиту не только его верхней (ближней), но и нижней части. Не бойтесь, воздух на выходе устройства совсем не горячий.
4. Тепловые завесы используются в основном для энергосбережения, и воздух в помещении вы с ее помощью особенно не нагреете. Вернее, нагреете, но с той же целью легко может справиться обогреватель, а его применение обойдется дешевле. Еще раз: завесы препятствуют теплообмену между воздухом вашего помещения и воздухом улицы, за счет чего эффективно сохраняют тепло в вашем здании и уменьшают затраты на отопление – и это их главная цель.
5. Перед тем как устанавливать тепловую завесу, есть смысл убедиться в хорошей теплоизоляции вашего помещения – так она, как и рекуператор, будет действовать наиболее эффективно и постарается сберечь как можно больше ваших средств. Если же тепло постоянно уходит через тонкие стены или огромные щели, то снова-таки выгоднее будет приобрести себе инфракрасный обогреватель.
6. Чем больше площадь защищаемого завесой проема, тем быстрее она окупается. Но даже для небольших дверей и окон неоспоримая польза завесы заключается в создании комфортной температуры рядом с проемом. Завеса с первых же секунд создает для гостя приятную, на самом деле теплую атмосферу.
7. Если вы решили купить длинную (больше 80 сантиметров) тепловую завесу, то проверьте, не используется ли в ней одновременно несколько турбин (вентиляторов). Лучше всего, когда вентилятор один: так поток получается наиболее равномерным, без «проколов» в защите. Длинные тепловые завесы с несколькими турбинами обычно стоят дешевле, так как их легче производить и устанавливать, однако напротив их стыков неизбежно появляются бреши, в которых скорость воздуха ниже, чем в среднем по потоку. В результате «оборонные» качества прибора ослабевают, а нагревательные элементы обдуваются неравномерно, что также может привести к уменьшению срока их службы.
Условия эксплуатации
Требуемые условия для эффективной работы у завес с ТЭНами довольно демократичны. Эти приборы могут использоваться при температуре окружающего воздуха от -20 до +40 °С, относительной влажности до 80%.
Для того чтобы детали устройства не засорялись, содержание пыли и примесей в воздухе помещения, согласно техническим характеристикам, не должно превышать 10-15 мг на кубический метр. Контролировать эти точные граммы вы, конечно, не можете, просто знайте, что вытряхивать пыль с ковра на завесу или не чистить устройство годами (оно же само себя продувает, ага?!) – это не самая хорошая затея.
Ну и, конечно, для любого стального прибора, работающего с воздухом, желательно отсутствие в нем кислот и щелочей, капелек влаги, любых горючих или липких веществ. Внимательно следите за тем, чтобы нигде над защищаемым проемом не протекало во время дождя, а зимой – не образовывался конденсат. Для завес с электрическим типом нагрева несоблюдение этих норм может закончиться довольно печально.
Неплохая завеса с ТЭНами – это, к примеру, LG12 ScreenMaster "Systemair» (Швеция) с потребляемой мощностью в 12 кВт и расходом воздуха 1100/2100 куб. м/ч. Она идеально подойдет для установки над дверью офиса, магазина, ресторана, точки розничной торговли. При регулярной очистке корпуса устройства от пыли и мусора срок службы до 12 лет – далеко не предел. Управляется через удобный выносной пульт с проводами. Высота установки – до 2,5 метра. При этом цена – всего лишь 175 000 тысяч тенге.
Завесы, в которых используется водяной источник тепла, несколько более требовательны к условиям эксплуатации. Например, их лучше не включать при температуре меньше -10 °С: если вода внутри завесы замерзнет, то, сами понимаете, ничего хорошего ждать не приходится. Кроме того, решающим фактором зачастую становятся качество поступающей воды, напор и давление в трубах. Не допускается содержание в воде частиц с размерами более 5-7 мм в диаметре.
