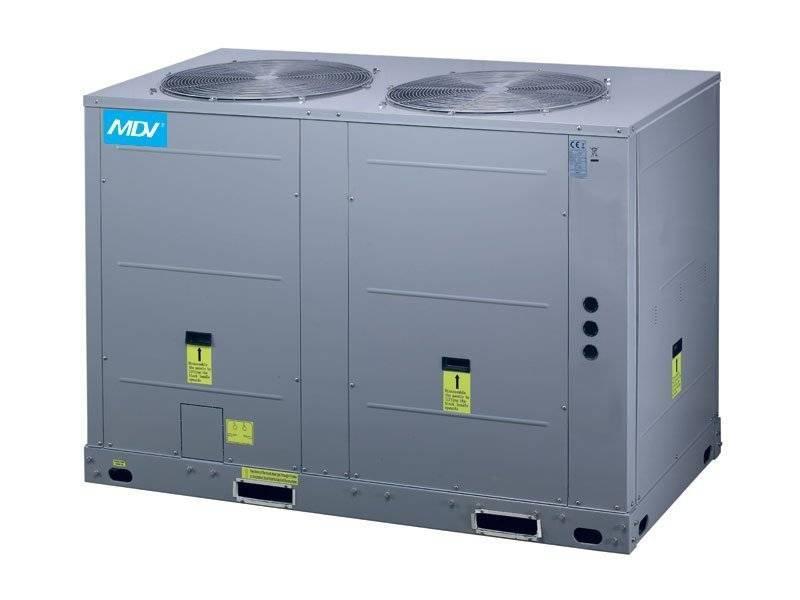

Компрессорно-конденсаторный блок MDV MDCCU-105CN1
Компрессорно-конденсаторный блок (ККБ) MDV MDCCU-105CN1 (Qх=105 кВт) предназначены для подготовки жидкого хладагента, который подается в теплообменник приточной установки. Входит в состав агрегатов центрального кондиционирования воздуха.
Особенности компрессорно-конденсаторного блока MDV MDCCU :
1. Компрессоры известных мировых брендов
В ККБ MDV используются только качественные и надежные компрессоры известных производителей с мировым именем - Danfoss, Hitachi, Panasonic, GMCC.
2. Встроенная защита (от 10 кВт включительно)
Для защиты ККБ от неправильной установки и использования, в нем предусмотрены система самодиагностики, включающая в себя - контроль тока компрессора, защита по высокому давлению (в моделях от 10 кВт), защита по низкому давлению (в моделях от 14 кВт), фазовый монитор (в 3-х фазных моделях), защита от высокой температуры конденсации (модели от 10 кВт), защита от высокой температуры нагнетания (модели от 10 кВт), вывод кодов ошибок (модели от 10 кВт).
3. 2-скоростные двигатели вентиляторов (в ККБ от 22 кВт включительно)
В ККБ MDV (производительностью от 22 кВт включительно) применены 2-скоростные двигатели вентиляторов, что позволяет изменять объем воздуха, проходящий через конденсатор и точно регулировать температуру конденсации. Это снижает нагрузку на компрессор, увеличивает срок службы компрессора, а, значит, и всего агрегата.
Преимущества компрессорно-конденсаторного блока MDV MDCCU:
- высокая эффективность работы на охлаждение;
- высокопроизводительный компрессор;
- реле высокого и низкого давления;
- защита от высокой температуры конденсации и высокой температуры нагнетания;
- вывод кодов ошибок;
- фазовый монитор;
- двухскоростные моторы вентиляторов (управление по температуре конденсации);
- легкий доступ к клеммной колодке для подключения сети и линии управления;
- удобный блок управления;
- контроль тока компрессора;
- тестирование электронных компонентов и датчиков при включении;
Модель | MDCCU-03CN1 | MDCCU-05CN1 | MDCCU-07CN1 | MDCCU-10CN1 | MDCCU-14CN1 | MDCCU-16CN1 | MDCCU-22CN1 |
Холодопроизводительность, кВт | 3,2 | 5,3 | 7,1 | 10,5 | 14 | 16 | 22 |
Электропитание, (НБ) V-ph-Hz | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 |
Количество контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Макс. потребляемая мощность, кВт | 1,79 | 2,57 | 3,44 | 5,3 | 6,1 | 8,5 | 11,7 |
Максимальный потребляемый ток, А | 9,2 | 13,2 | 17,5 | 10 | 12 | 13 | 19,3 |
Пусковой ток | 29,9 | 40 | 66 | 52 | 66 | 67 | 86 |
Уровень шума, ДБ(A) | 49 | 55 | 55 | 56 | 56 | 57 | 65 |
Хладагент. тип | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
Хладагент. заводская заправка, кг | 0,75 | 0,96 | 1,4 | 2,5 | 3 | 3,05 | 5,4 |
Размер, ШхВхГ(НБ), мм | 722*555*300 | 795*550*330 | 795*550*330 | 1077*967*396 | 987*1167*400 | 987*1167*400 | 1260*908*700 |
Размер в упаковке, ШхВхГ(НБ), мм | 845*630*390 | 915*630*420 | 915*630*420 | 1120*1100*435 | 1032*1307*443 | 1032*1307*443 | 1320*1060*730 |
Вес Нетто, кг | 30 | 35,5 | 41 | 85,8 | 91,6 | 96,6 | 171 |
Вес Брутто, кг | 33 | 38,5 | 44 | 95,6 | 102 | 107 | 190 |
Диаметр труб (ЖТ), мм(дюйм) | 6,35 (1/4") | 6,35 (1/4") | 9,53 (3/8") | 9,53 (3/8") | 9,53 (3/8") | 9,53 (3/8") | 9,53 (3/8") |
Диаметр труб (ГТ), мм(дюйм) | 12,7 (1/2") | 12,7 (1/2") | 12,7 (1/2") | 19 (3/4") | 19 (3/4") | 19 (3/4") | 22 (7/8") |
Максимальная длина труб, м | 20 | 20 | 20 | 30 | 30 | 30 | 50 |
Перепад высот между внутренним и наружным блоками, м | 10/10 | 10/10 | 10/10 | 10/10 | 20/20 | 20/20 | 25/30 |
Количество проводов в межблочном кабеле, сечение | 3*2,5+1*1,5 | 3*4,0+1*1,5 | 3*6,0+1*1,5 | 5*4,0+1*1,5 | 5*4,0+1*1,5 | 5*10,0+1*1,5 | 5*6,0+2*1,5 |
Рабочий диапазон наруж. темп., °C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +52°C |
Модель | MDCCU-28CN1 | MDCCU-35CN1 | MDCCU-45CN1 | MDCCU-53CN1 | MDCCU-61CN1 | MDCCU-70CN1 | MDCCU-105CN1 |
Холодопроизводительность, кВт | 28 | 35 | 44 | 53 | 61 | 70 | 105 |
Электропитание, (НБ) V-ph-Hz | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 | 380-415/50/3 |
Количество контуров | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
Макс. потребляемая мощность, кВт | 14,4 | 17,3 | 26,6 | 23,7 | 28,2 | 31,8 | 40,7 |
Максимальный потребляемый ток, А | 23,7 | 28,5 | 47,9 | 45,2 | 51 | 56,5 | 71,8 |
Пусковой ток | 110 | 147 | 62 | 142 | 142 | 147 | 197 |
Уровень шума, ДБ(A) | 67 | 69 | 70 | 73 | 76 | 76 | 78 |
Хладагент. тип | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
Хладагент. заводская заправка, кг | 6 | 7,2 | 10 | 11 | 12,4 | 17 | 18 |
Размер, ШхВхГ(НБ), мм | 1260х908х700 | 1260х908х700 | 1250х1615х765 | 1825х1245х899 | 1825х1245х899 | 2158х1258х1082 | 2158х1669х1082 |
Размер в упаковке, ШхВхГ(НБ), мм | 1320х1060х730 | 1320х1060х730 | 1305х1790х820 | 1844х1272х924 | 1844х1272х924 | 2168х1275х1105 | 2168х1686х1105 |
Вес Нетто, кг | 185 | 199 | 288 | 403 | 413 | 508 | 570 |
Вес Брутто, кг | 202 | 215 | 308 | 415 | 424 | 523 | 582 |
Диаметр труб (ЖТ), мм(дюйм) | 9,53 (3/8") | 12,7 (1/2") | 15,88 (5/8") | 12,7 (1/2")х2 | 12,7 (1/2")х2 | 12,7 (1/2")х2 | 12,7 (1/2")х2 |
Диаметр труб (ГТ), мм(дюйм) | 25 (1") | 28,6 (1" 1/8") | 31,75 (1" 1/4") | 25 (1")х2 | 25 (1")х2 | 25 (1")х2 | 25 (1")х2 |
Максимальная длина труб, м | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Перепад по высоте между внутренним и наружным блоками, м | 25/30 | 25/30 | 25/30 | 25/30 | 25/30 | 25/30 | 25/30 |
Количество проводов в межблочном кабеле, сечение | 5*6,0+2*1,5 | 5*6,0+2*1,5 | 5*16,0+2*1,5 | 5*16,0+2*1,5 | 5*25,0+2*1,5 | 5*25,0+2*1,5 | 5*35,0+2*1,5 |
Рабочий диапазон наруж. темп., °C | +17°C ~ +52°C | +17°C ~ +52°C | +17°C ~ +46°C | +18°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C | +17°C ~ +46°C |
Основные | |
---|---|
Производитель | MDV |
Страна производитель | Китай |
Вес | 570 кг |
Максимальная температура окружающей среды | 46 град. |
Минимальная температура окружающей среды | 17 град. |
Напряжение сети | 380~400 В |
Потребляемая мощность | 40.7 Вт |
Тип охлаждающей среды | Воздух |
Тип холодильного агрегата | Компрессорно-конденсаторный |
Уровень шума | 78 дБ |
Холодопроизводительность | 105 кВт |
Частота тока | 50 Гц |
Диаметр труб (жидкость/газ) | 12,7/25 мм |
Максимальная длина трассы | 50 м. |
Габаритные размеры | |
Высота | 1258 мм |
Длина | 1082 мм |
Ширина | 2158 мм |
Пользовательские характеристики | |
Применяемые хладагенты | R410A |
- Цена: 6 196 248 ₸
