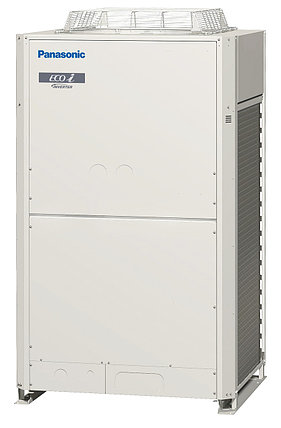

Наружный блок U-14ME1E81 (40 кВт)
Наружные блоки 2-х трубных VRF-систем Panasonic ECO-i являются одними из самых производительных в своей отрасли. Модульная структура позволяет объединять блоки в единую системы, благодаря чему можно получить систему мощностью до 180 кВт. При этом блоки отличаются компактностью и сравнительно небольшой массой. Модели мощностью до 33 кВт. помещаются в стандартный лифт.
В наружных блоках 2-way ECO-i реализована возможность выбора режимов работы: максимальной производительности или высокой энергоэффективности. Однако, и при максимальной производительности эффективность системы остается достаточно высокой, а в режиме наивысшей энергоэффективности потеря производительности оказывается незначительной.
Высокая энергоэффективность достигается за счет использования инверторного компрессора повышенной мощности (в моделях от 33 кВт. он используется совместно с мощным спиральным компрессором с постоянной скоростью вращения).
В электродвигателях постоянного тока для вращения вентиляторов улучшенна конфигурация крыльчатки вентилятора и конструкцию теплообменника - что также способствует увеличению производительности и снижает шум от наружного блока..
Максимальное число внутренних блоков в системе — 64, при этом их суммарная производительность может в два раза превышать производительность наружного блока. Естественно, что, если одновременно включить сразу все внутренние блоки на полную мощность, их фактическая производительность окажется меньше номинальной, но это позволяет гибко распределять нагрузку.
Максимальная общая длина трубопровода в новом поколении VRF-систем Panasonic увеличена до 1000 м, перепад высот между наружным и внутренними блоками может составлять до 50 м (в случае, если наружный блок находится выше внутреннего, иначе — до 40 м), между внутренними блоками — до 15 м.
Расширенный рабочий диапазон температур позволяет использовать VRF-системы ECO-i для обогрева при морозе до –25°С и ниже.
В ряде случаев ремонт или техническое обслуживание внутренних блоков может производиться без остановки всей системы. Равномерное распределение нагрузки между компрессорами позволяет значительно увеличить срок их службы. В случае сбоя в работе одного из компрессоров или блоков, объединенных в систему, его нагрузку примут на себя работоспособные компрессоры. Такое резервирование невозможно лишь в случае использования одного блока на 8 и 10 л. с., так как внутри него установлен лишь один компрессор.
Технические характеристики:
Модель | U-8ME2E8 | U-10ME2E8 | U-12ME2E8 | U-14ME2E8 |
Питание | 380-400 В 50 Гц | 380-400 В 50 Гц | 380-400 В 50 Гц | 380-400 В 50 Гц |
Холодопроизводительность, кВт | 22,4 | 28 | 33, | 40 |
EER | 4,7 | 4,37 | 3,96 | 3,88 |
Входная мощность охлаждения, кВт | 4,77 | 6,41 | 8,47 | 10,3 |
Теплопроизводительность, кВт | 25 | 31,5 | 37,5 | 45 |
COP | 5,13 | 4,76 | 4,73 | 4,56 |
Входная мощность обогрева, кВт | 4,87 | 6,62 | 7,92 | 9,86 |
Объем воздушного потока (охлаждение/обогрев) куб.м/мин | 224 | 224 | 232 | 232 |
Габаритные размеры (ВхШхГ), мм | 1842х770х1000 | 1842х770х1000 | 1842х1180х1000 | 1842х1180х1000 |
Вес нетто, кг | 210 | 210 | 270 | 315 |
Трубопровод (жидкость/газ), мм | 9,2-12,7/19,05-22,22 | 9,52-12,7/22,22-25,4 | 12,7-15,88/25,4-8,58 | 12,7-15,88/25,4-28,58 |
Уравнительная труба (только между нар. блоками),мм | 6,35 | 6,35 | 6,35 | 6,35 |
Рабочий диапазон температур (охлаждение), С° | -10 …+52 | -10 …+52 | -10 …+52 | -10 …+52 |
Рабочий диапазон температур (обогрев), С° | -25…+18 | -25…+18 | -25…+18 | -25…+18 |
Модель | U-16ME2E8 | U-18ME2E8 | U-20ME2E8 |
Питание | 380-400 В 50 Гц | 380-400 В 50 Гц | 380-400 В 50 Гц |
Холодопроизводительность, кВт | 45 | 50 | 56 |
EER | 3,52 | 3,52 | 3,35 |
Входная мощность охлаждения, кВт | 12,8 | 14,2 | 16,7 |
Теплопроизводительность, кВт | 50 | 56 | 63 |
COP | 4,42 | 4,38 | 3,94 |
Входная мощность обогрева, кВт | 11,3 | 56 | 63 |
Объем воздушного потока (охлаждение/обогрев) куб.м/мин | 232 | 405 | 405 |
Габаритные размеры (ВхШхГ), мм | 1842х1180х1000 | 1842х1540х1000 | 1842х1540х1000 |
Вес нетто, кг | 315 | 375 | 375 |
Трубопровод (жидкость/газ), мм | 12,7-15-88/28,58-31,75 | 15,88-19,05/28,58-31,75 | 15,88-19,05/28,58-31,75 |
Уравнительная труба (только между нар. блоками),мм | 6,35 | 6,35 | 6,35 |
Рабочий диапазон температур (охлаждение), С° | -10 …+52 | -10 …+52 | -10 …+52 |
Рабочий диапазон температур (обогрев), С° | -25…+18 | -25…+18 | -25…+18 |
Основные | |
---|---|
Производитель | Panasonic |
Вес | 315 кг |
Максимальная температура окружающей среды | 48 град. |
Минимальная температура окружающей среды | -25 град. |
Напряжение питания | 380 В |
Потребляемая мощность | 10.3 кВт |
Расход воздуха | 232 куб. м/час |
Теплопроизводительность | 45 кВт |
Уровень шума | 60 дБ |
Холодопроизводительность | 40 кВт |
Частота тока | 50 Гц |
Габаритные размеры наружного блока | |
Высота | 1842 мм |
Длина | 1000 мм |
Ширина | 770 мм |
- Цена: 6 968 000 ₸
