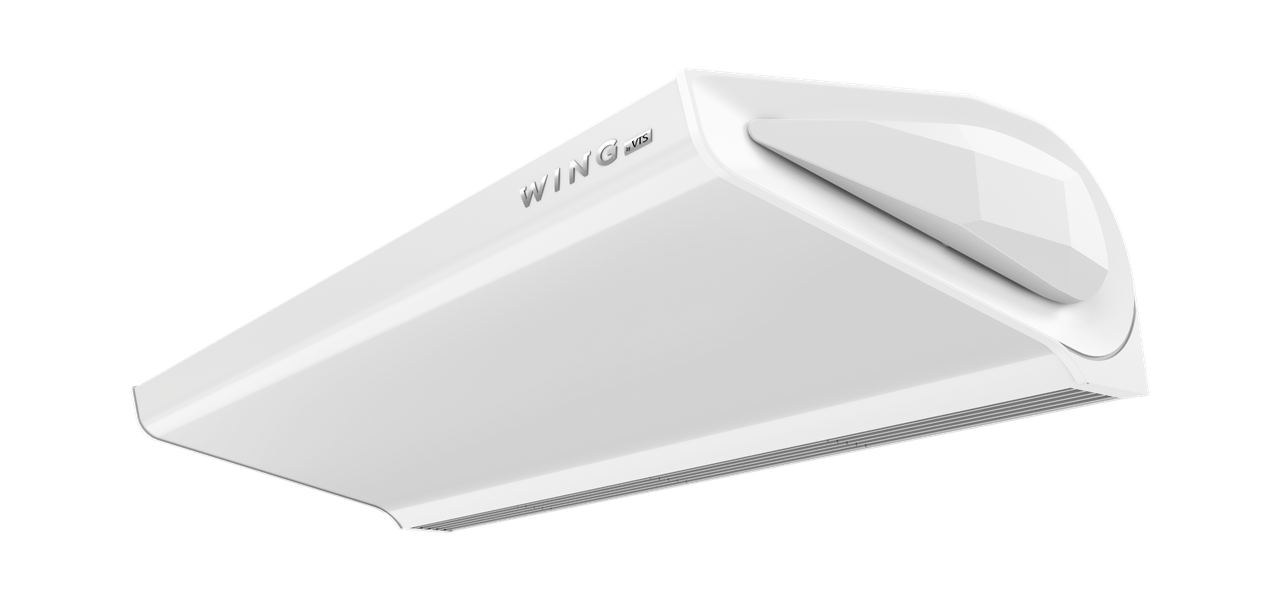

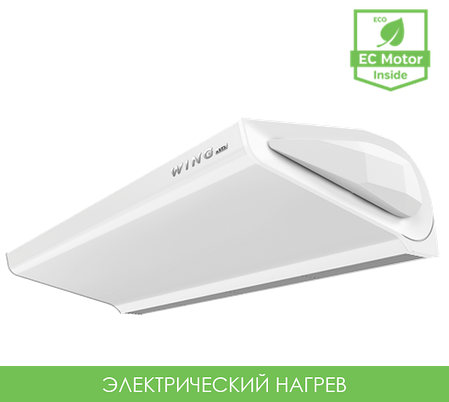

WING E200 EC: Воздушные завесы с электрическим нагревом
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.Воздушные завесы WING с двигателем EC - это новое поколение в модельном ряде тепло завес Wing. Завесы Wing EC сочетают в себе уникальный дизайн и превосходную эффективность.
Более высокая эффективность двигателей EC по сравнению с AC, позволяет существенно снизить эксплуатационные расходы. Это особенно заметно при эксплуатации завес на минимальной скорости из-за менее значительного снижения КПД при регулировании скорости вращения двигателя.
Ещё большую эффективность и надежность завесам Wing предают новые вентиляторы с двигателем ЕС.
EC двигатель - это без коллекторный синхронный двигатель со встроенным электронным управлением EC-вентиляторов, в отличие от обычных, построен на новой современной без щёточной технологии.
Особенности завес Wing с EC-двигателем:
- Плавное регулирование скорости вентилятора;
- Низкие шумовые характеристики;
- Функция быстрого нагрева;
- Работа в паре с дополнительным датчиком температуры;
- Возможность работы с датчиком открытия двери (концевым выключателем);
- Возможность интеллектуального программирования по календарю (рабочие дни/выходные дни);
- Коммутация по протоколу BMS (удалённое управление, интеграция в умный дом);
- Долговечность;
- Более высокий КПД за счет более низкого энергопотребления;
- Современная конструкция двигателя и вентилятора обеспечивают экономию электроэнергии до 40% по сравнению с традиционными техническими решениями;
- Широкий диапазон рабочего напряжения питания.
![]() |
![]() |
![]() |
САМАЯ ТИХАЯ ЗАВЕСА НА РЫНКЕ |
КАЧЕСТВО И БЕЗОПАСНОСТЬ |
ГАРАНТИЯ 3 ГОДА |
Характеристики:
Наименование | WING Е100 EC | WING Е150 EC | WING Е200 EC | |
максимальная ширина двери (1 завеса) | м | 1 | 1,5 | 2 |
максимальная высота двери (длина вертикальной струи)** | м | 3,7 | ||
максимальный расход воздуха*** | м3/ч | 1850 | 3150 | 4500 |
диапазон тепловой мощности* | кВт | 2/6 или 4/6 | 4/12 или 8/12 | 6/15 или 9/1 5 |
Напряжение питания | В/фаза/Гц | 220/380~50 | 220/380~50 | 220/380~50 |
Мощность электро-нагревателя | кВт | 2 и 4 | 4 и 8 | 6 и 9 |
Потребляемый ток электро-нагревателем | А | 3/6/ макс.9 | 6/11,3/ макс.17,3 | 8,5/12,9/ макс.21,4 |
Мощность двигателя (двигатель переменного тока) | кВт | 0,18 | 0,22 | 0,32 |
Номинальный ток (двигатель переменного тока) | А | 1,3 | 1,8 | 2,4 |
Мощность двигателя (двигатель постоянного тока) | кВт | 0,15 | 0,18 | 0,26 |
Номинальный ток (двигатель постоянного тока) | А 1,1 | 1,1 | 1,3 | 1,9 |
Масса | кг | 27,5 | 37 | 55 |
Тишина и мощность
- Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.
- Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
- Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.
- Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.
Дизайн и исполнение
Электрический нагреватель:
- Низкотемпературный нагревательный элемент большой мощности обеспечивает безопасную работу устройства без повреждения вентилятора.
- Распределение нагревательной мощности позволяет использовать завесу в зависимости от индивидуальных потребностей пользователя.
Сочетание функциональности и стиля:
- Элементы корпуса в форме граней бриллианта скрывают отверстия для входа воздушного потока, охлаждающего электродвигатель.
Качество и дизайн
- Двойная защита ( слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии и неизменную эстетичность.
- Высокая тепловая мощность достигнута благодаря использованию нагревателя с большой площадью теплообмена, через который равномерно проходит воздушный поток.
Монтаж
- Максимальная высота монтажа 4 м*.
- Минимальное расстояние монтажа воздушной завесы от потолка - 30 см.
Пример монтажа:
Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении*. Благодаря малой высоте корпуса и расположению решетки забора воздуха под наклоном, завеса может быть установлена в очень ограниченном пространстве над дверью, без ущерба для производительности.
Видео обзор:
Рабочие характеристики
Tp1 – температура воздуха на входе в оборудование
Tp2 – температура воздуха на выходе из оборудования
Qp – расход воздуха
Pg – тепловая мощность оборудования
Параметры | WING E100 | WING E150 | WING E200 | |||||||||
Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
Qp [м³/ч] / скорость вентилятора | 1850/III | 3150/III | 4500/III | |||||||||
Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
Tp2 [°C] | 8/11/15 | 13/16/20 | 18/21/25 | 23/26/30 | 9/12/15 | 14/17/20 | 19/22/25 | 24/27/30 | 9/10/14 | 14/15/19 | 19/20/24 | 24/25/29 |
Qp [м³/ч] / скорость вентилятора | 1400/II | 2050/II | 3200/II | |||||||||
Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
Tp2 [°C] | 9/12/16 | 14/17/21 | 19/22/26 | 24/27/31 | 10/14/19 | 15/19/24 | 20/24/29 | 25/29/34 | 10/12/16 | 15/17/21 | 20/22/26 | 25/27/31 |
Qp [м³/ч] / скорость вентилятора | 920/I | 1450/I | 2150/I | |||||||||
Pg [кВт]* | 2/4/6 | 2/4/6 | 2/4/6 | 2/4/6 | 4/8/12 | 4/8/12 | 4/8/12 | 4/8/12 | 6/9/15 | 6/9/15 | 6/9/15 | 6/9/15 |
Tp2 [°C] | 11/16/21 | 16/21/26 | 21/26/31 | 26/31/36 | 13/19/26 | 18/24/31 | 23/29/36 | 28/34/41 | 12/15/21 | 17/20/26 | 22/25/31 | 27/30/36 |
* доступны конфигурации с возможностью управления мощностью нагревателя:
для Wing E100 - 2/6 кВт или 4/6 кВт;
для Wing E150 - 4/12 кВт или 8/12 кВт;
для Wing E200 - 6/15 кВт или 9/15 кВт.
Шумовые характеристики
Уровень шума | III скорость [dB(A)]* |
II скорость [dB(A)]* |
I скорость [dB(A)]* |
WING E100 | 63 | 55 | 46 |
WING E150 | 67 | 56 | 45 |
WING E200 | 66 | 57 | 46 |
* Уровень шума измерялся на расстоянии 3 м от оборудования, условия для измерения шума: полуоткрытое пространство, монтаж на стене.
Эффективная длина струи Wing E100, E150, E200
Эффективная длина струи воздуха в зависимости от выбранной скорости вращения вентилятора:
скорость вращения вентилятора | |||
III | II | I | |
длина струи [м] | 3.7 | 2.9 | 2.3 |
Основные | |
---|---|
Производитель | VTS |
Страна производитель | Польша |
Гарантийный срок | 36 мес |
Вес | 55 кг |
Напряжение питания | 380 В |
Частота тока | 50 Гц |
Уровень шума | 48 дБ |
Расход воздуха | 4500 куб. м/час |
Тип тепловой завесы по способу монтажа | Горизонтальный |
Тип тепловой завесы по режиму работы | Постоянного действия |
Тип тепловой завесы по способу нагрева воздуха | Электрический |
Максимальная мощность | 12 кВт |
Способ управления тепловой завесой | Выносной пульт, Термостат |
Максимальная рекомендуемая высота установки тепловой завесы | 3700 мм |
Тип воздушной тепловой завесы | Шиберующий |
Габаритные размеры | |
Ширина | 465 мм |
Высота | 210 мм |
Длина | 2098 мм |
- Цена: 402 000 Тг.
