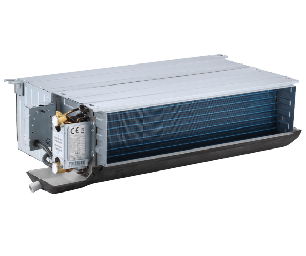

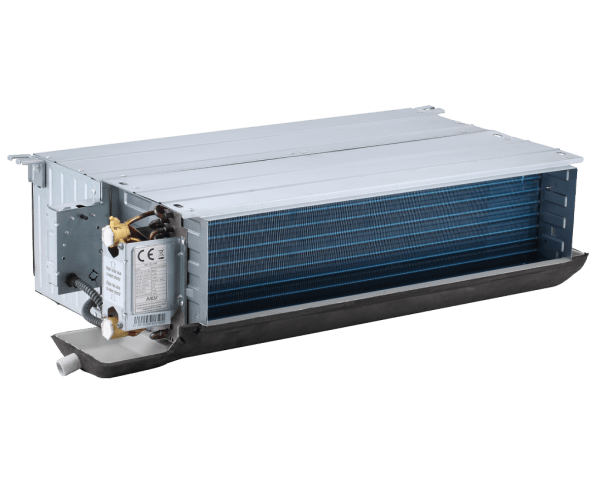

Канальные 2-х трубные фанкойлы MDV: MDKT3-08H G30 (8,03 кВт холод / 13,6 кВт тепло / 30 Pa)
Компания MDV выпустила новую серию двухтрубных канальных фанкойлов с трехрядным теплообменником. Обновленная серия фанкойлов была создана в соответствии с европейскими нормами. Все фанкойлы отвечают самым жестким стандартам качества. Производятся из компонентов, прошедших многоступенчатый контроль качества. Имеют сертификат EUROVENT.
Особенности и преимущества:
- Легкосъемный противопылевой фильтр G2 может выниматься вверх, вниз, вправо и влево.
- Дренажный поддон, разработанный с учетом возможности подключения 3-х ходового клапана к фанкойлу
- Двухстороннее подключение. Смена сторон подключения осуществляется путем простого поворота теплообменника по оси..
- Таймер
- Теплый пуск
- Функция самодиагностики
- Встроенный дренажный насос для отвода дренажа
- Влагоотталкивающее алюминиевое оребрение
- Фланцы для подключения пленумов или воздуховодов.
Фанкойлы предназначены для скрытой горизонтальной установки за подвесным потолком или в эксплуатационном помещении.
Фанкойлы имеют бескорпусное исполнение. Агрегаты включают корпус из оцинкованой стали, высокоэффективный теплообменник воздухоохладителя, центробежный вентилятор, поддон для сбора конденсата, клеммную колодку для подключения термостата управления. Применение высококачественных материалов и современных технологий обеспечивает низкий уровень шума агрегата. Полное соответствие требованиям безопасности. Малые габаритные размеры фанкойлов обеспечивают возможность установки в условиях ограниченного пространства.
Сокращение потери давления в теплообменниках. Легкость в проведении монтажа и работ по техобслуживанию. Вентиляторы приводятся в движение непосредственно однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором. Медные трубки и алюминиевое оребрение теплообменника. Алюминиевое оребрение имеет покрытие из гидрофильного алюминия. Массивный оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей запотевание и коррозию.
Фанкойлы MDV прошли испытания в национальном центре проверки качества систем центрального кондиционирования. Они рекомендованы к использованию Китайской Ассоциацией холодильной промышленности CRRA (China Refrigeration And Air-Conditioner Industry Association. Агрегат прошел испытания на производительность в соответствии со стандартами IEC 60335-2-40-2002 и EUROVENT6/C/002-2007.
Технические характеристики:
Модель | MDKT3-02H | MDKT3-03H | MDKT3-04H | MDKT3-05H | MDKT3-06H |
Холодопроизводительность (Выс./Ср./Низк.), кВт | 2.50/2.20/1.90 | 3.40/3.00/2.50 | 4.41/3.80/3.30 | 5.00/4.30/3.80 | 6.00/5.00/4.60 |
Теплопроизводительность (Выс./Ср./Низк.), кВт | 4.10/3.61/3.12 | 5.67/5.00/4.17 | 7.35/6.17/5.50 | 8.60/7.40/6.54 | 9.98/8.32/7.65 |
Электропитание, В/Гц/Ф | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 |
ESP (статическое давление), Па | 30 | 30 | 30 | 30 | 30 |
Номинальная потребляемая мощность (30 Па), Вт | 42/36/29 | 57/40/32 | 70/47/40 | 83/67/56 | 102/78/64 |
Расход воздуха (Выс./Ср./Низк.), м³/ч | 340/275/190 | 510/416/286 | 680/551/381 | 850/691/476 | 1020/826/571 |
Расход теплоносителя (охлаждение), м³/ч | 0,43 | 0,59 | 0,76 | 0,86 | 1,03 |
Падение давления воды в теплообменнике (охлаждение), кПа | 27/24/19 | 24/19/14 | 24/21/16 | 30/23/18 | 38/28/25 |
Уровень шума (Выс./Ср./Низк. скорость), 30 Па, дБ(А) | 37/30/23 | 40.5/33/26 | 40.5/34/26 | 42/36/27 | 43/37/27 |
Рабочее давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
Максимальная t воды, °C | 80 | 80 | 80 | 80 | 80 |
Размер (Ш×В×Г), мм | 627×240×455 | 772×240×455 | 907×240×455 | 907×240×455 | 1002×240×455 |
Размер в упаковке (Ш×В×Г), мм | 628×270×500 | 817×270×500 | 952×270×500 | 952×270×500 | 1047×270×500 |
Вес (нетто/брутто), кг | 11,9 / 14,0 | 14,1 / 16,3 | 16,9 / 19,5 | 18 / 20,7 | 20,5 / 23,6 |
Подключение труб теплоносителя, дюйм | RC 3/4 | RC 3/4 | RC 3/4 | RC 3/4 | RC 3/4 |
Подключение дренажа, дюйм | R 3/4 | R 3/4 | R 3/4 | R 3/4 | R 3/4 |
Модель | MDKT3-08H | MDKT3-10H | MDKT3-12H | MDKT3-14H |
Холодопроизводительность (Выс./Ср./Низк.), кВт | 8.03/6.80/6.10 | 9.27/8.00/6.80 | 11.20/10.00/8.50 | 13.00/11.20/9.80 |
Теплопроизводительность (Выс./Ср./Низк.), кВт | 13.60/11.35/10.33 | 16.00/13.81/11.74 | 19.20/17.14/14.57 | 22.16/19.09/16.71 |
Электропитание, В/Гц/Ф | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 |
ESP (статическое давление), Па | 30 | 30 | 30 | 30 |
Номинальная потребляемая мощность (30 Па), Вт | 135/100/80 | 169/149/133 | 206/157/126 | 245/179/145 |
Расход воздуха (Выс./Ср./Низк.), м³/ч | 1360/1102/762 | 1700/1416/978 | 2040/1652/1142 | 2380/1928/1333 |
Расход теплоносителя (охлаждение), м³/ч | 1,38 | 1,59 | 1,93 | 2,24 |
Падение давления воды в теплообменнике (охлаждение), кПа | 40/31/25 | 40/31/23 | 40/32/24 | 50/39/31 |
Уровень шума (Выс./Ср./Низк. скорость), 30 Па, дБ(А) | 44.5/40/33 | 47/42/35 | 48/42/35 | 49.5/43/36 |
Рабочее давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 |
Максимальная t воды, °C | 80 | 80 | 80 | 80 |
Размер (Ш×В×Г), мм | 1367×240×455 | 1367×240×455 | 1657×240×455 | 1897×240×455 |
Размер в упаковке (Ш×В×Г), мм | 1382×270×500 | 1382×270×500 | 1672×270×500 | 1957×270×500 |
Вес (нетто/брутто), кг | 25,5 / 29,1 | 26,0 / 29,7 | 33,8 / 39,5 | 35,3 / 39,8 |
Подключение труб теплоносителя, дюйм | RC 3/4 | RC 3/4 | RC 3/4 | RC 3/4 |
Подключение дренажа, дюйм | R 3/4 | R 3/4 | R 3/4 | R 3/4 |
Основные | |
---|---|
Производитель | MDV |
Страна производитель | Китай |
Вес | 25.5 кг |
Гарантийный срок | 12 мес |
Напряжение питания | 220 В |
Потребляемая мощность | 0.56 кВт |
Расход воздуха | 1360 куб. м/час |
Теплопроизводительность | 9.98 кВт |
Тип фанкойла | Канальный |
Тип фанкойла по количеству теплообменников | Двухтрубная система |
Уровень шума | 33 дБ |
Холодопроизводительность | 13.6 кВт |
Частота тока | 50 Гц |
Габаритные размеры | |
Высота | 240 мм |
Длина | 455 мм |
Ширина | 1367 мм |
- Цена: 197 467 ₸
